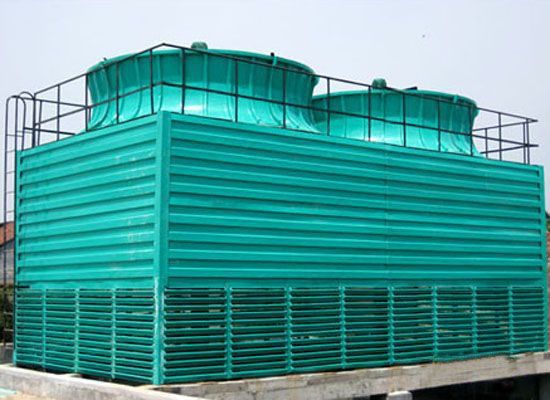

混流開式冷卻塔

 混流開式冷卻塔是空調主機或各種工業場所使用的設備的冷卻產品。其冷卻原理是通過水的蒸發和熱傳導帶走水中的熱量，從而對設備進行冷卻。no9河北世澤環保設備有限公司

現有冷卻塔根據介質與空氣的接觸形式分為開式冷卻塔和閉式冷卻塔，開式冷卻塔分為橫流式冷卻塔、逆流式冷卻塔、噴淋式冷卻塔等。no9河北世澤環保設備有限公司

現有的橫流冷卻塔或逆流冷卻塔通常采用填料來增加水與空氣的接觸面積，從而提高冷卻效果。橫流式冷卻塔的填料位于塔體兩側，空氣和水交叉流動；逆流冷卻塔填料位于塔體中部，氣水縱向交叉流動。兩個冷卻塔都存在空間利用率低的問題。no9河北世澤環保設備有限公司

技術實現的要素：no9河北世澤環保設備有限公司

no9河北世澤環保設備有限公司

為了解決現有技術的不足，本實用新型的目的是提供一種混流開式冷卻塔，主要解決橫流式冷卻塔和逆流式冷卻塔空間利用率低的問題。no9河北世澤環保設備有限公司

本實用新型解決技術問題所采取的技術方案是：no9河北世澤環保設備有限公司

一種混流開式冷卻塔，包括由填料、風道、面板、水箱、配水管、自動扶梯和集水器組成的冷卻塔本體，所述冷卻塔本體的底部由支腿支撐，其特征在于，所述填料包括設置在冷卻塔本體內部的錯流塔填料和逆流塔填料，所述錯流塔填料分別與冷卻塔本體左右兩側的進風口一一對應設置no9河北世澤環保設備有限公司

冷卻塔體內設有維護空間，維護空間位于錯流塔的填料之間，維護空間內設有擋水板；no9河北世澤環保設備有限公司

面板設置有對應于進入空間的進入門。no9河北世澤環保設備有限公司

擋水板為開口朝下的v形結構。no9河北世澤環保設備有限公司

進氣口位于進氣口所在一側的下部。no9河北世澤環保設備有限公司

逆流塔的填料采用斜波填料。no9河北世澤環保設備有限公司

no9河北世澤環保設備有限公司

綜上所述，本實用新型的有益效果是：結構設計合理，綜合了橫流式冷卻塔和逆流式冷卻塔的優點。塔體中部采用逆流式冷卻塔填料，塔體下部進風側采用橫流式冷卻塔填料，可以并聯使用多個冷卻塔，提高了冷卻塔的空間利用率，增加了同體積冷卻塔的填料換熱面積，改善了冷卻塔的熱工性能。no9河北世澤環保設備有限公司

附圖簡述no9河北世澤環保設備有限公司

將參照附圖和實施例進一步解釋本實用新型。no9河北世澤環保設備有限公司

圖1是本實用新型的前部結構示意圖。no9河北世澤環保設備有限公司

圖2是本實用新型的側面結構示意圖。no9河北世澤環保設備有限公司

圖3是本實用新型的前段結構示意圖。no9河北世澤環保設備有限公司

圖中：1個風道、2個進水口、3個面板、4個進風口、5個溢流口、6個進水口、7個排污口、8個出水口、9個自動扶梯、10個檢修門、11個水箱、12個支腿、13個減速器、14個電機、15個集水器、16個配水管、17個噴嘴、18個逆流塔填料、19個錯流塔填料、20個擋水板no9河北世澤環保設備有限公司

發明詳述no9河北世澤環保設備有限公司

本實用新型的實施通過下面具體的例子來說明，熟悉本技術的人從本說明書公開的內容中很容易理解本實用新型的其他優點和效果。no9河北世澤環保設備有限公司

如圖1、圖2和圖3所示，混流開式冷卻塔包括由填料組成的冷卻塔本體、風道1、面板3、水箱11、配水管16、自動扶梯9和集水器15，冷卻塔本體的底部由支腿12支撐，冷卻塔本體的側面由面板3密封，冷卻塔本體的左右兩側下部留有進風口4。風道1設置在冷卻塔本體頂部出風口的外側，減速電機14與電機14連接，在冷卻塔本體內部出風口的下部設置有儲水器15，儲水器15的下部設置有配水管16，配水管16的端部與進水口2連接，配水管16的底部設置有多個均勻分布的噴嘴17no9河北世澤環保設備有限公司

填料包括設置在冷卻塔本體中的錯流塔填料19和逆流塔填料18。橫流塔填料19的前后側分別抵靠冷卻塔本體面板3的內壁，逆流塔填料18設置在橫流塔填料19的頂部，其外周側分別抵靠冷卻塔本體面板3的內壁，從而橫流塔填料19和逆流塔填料18的兩側被面板3密封。no9河北世澤環保設備有限公司

逆流塔的填料18采用斜波填料。no9河北世澤環保設備有限公司

冷卻塔主體中有檢修空間21，其位于橫流塔填料19之間。檢修空間21設置有擋水板20，擋水板20具有向下開口的V形結構。面板3設有與檢修空間21相對應的檢修門10，用于通過檢修門10和檢修空間21檢修補水或溢水裝置。no9河北世澤環保設備有限公司

混流開式冷卻塔的工作原理是：冷卻水從進水口2進入冷卻塔本體時，首先通過配水管16和噴嘴17噴到逆流塔的填料18上，然后由錯流塔的填料19進一步冷卻，最后通過水箱11的出水口8流出塔外；冷空氣從冷卻塔本體兩側的進風口4進入冷卻塔，先通過橫流塔填料19與冷卻水接觸，再通過逆流塔填料18與溫度較高的冷卻水接觸，解決了橫流冷卻塔或逆流冷卻塔空間利用不足的問題，提高了冷卻塔的熱性能。no9河北世澤環保設備有限公司

以上只是本實用新型的優選實施方式，只要本實用新型的技術方案是通過基本相同的手段實現的，就屬于本實用新型的保護范圍。no9河北世澤環保設備有限公司
