1、設計參數：
工業塔為：空氣濕球溫度τ=28℃，冷卻塔溫降：10～25℃。
民用塔為：空氣濕球溫度τ=28℃，冷卻塔溫降：5～8℃。
2、選塔時需知冷卻水量Q，進塔水溫t1，出塔水溫t2，空氣濕球溫度τ。
3、冷卻塔的材料可耐-50℃低溫，但對于最冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施。
4、循環水的濁度不大于50毫克/升，短期不大于100毫克/升。不宜含有油污和機械性雜質。必要時需采取滅藻及水質穩定措施。
5、冷卻塔的進出水管方向可按90°、180°、270°旋轉。
6、布水系統是按名義水流量設計的，如實際水量與名義水量相差在±15%以上，訂貨時應說明，以便修改部分數據。
7、冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。
8、風機葉片安裝角度可調，但要保持角度一致。且電機的電流不超過電機的額定電流。
9、風機可短時低速倒轉以消冰。
10、當用冷卻塔的水盤做水池時須另裝“自動給水管”、“急速給水管”、“排污管”、“溢水管”、訂貨時須特別提出，費用另計。
方形橫流式玻璃鋼冷卻塔本系列橫流式玻璃鋼冷卻塔采用兩側進風，靠頂部的風機，使空氣經由塔兩側的填料，與熱水進行介質交換，濕熱空氣再排向塔外。填料采用兩面有凸點的點波片，通過安裝頭使點波片粘結成整體，以提高剛性，兩面的凸點還可避免直接滴水，因此提高了水膜形成能力，填料尾部設有收水措施。產品特長:
1、節省空間，結構輕型化.采用專為本系列冷卻塔設計的高效熱交換填料，其換熱面積大幅度提高，與原HBLD系列及原HBLCD系列相比，其占地面積大幅度下降，由于結構設計的優化及采用鋼結構，運轉重量也大大降低。
2、節省電力.采用通風阻力小的填料和由清華大學專為冷卻塔設計的機翼型玻璃鋼高效風機，從而減小所配用的電機功率，超低噪聲型采用的電機功率更小，更節省電力，也可根據用戶的要求，配用雙速電機來節電。
3、運轉噪聲極低.采用清華大學專為冷卻塔而設計的FRP材質的機翼低噪聲軸流式風機和專為冷卻塔而設計的低噪聲電機，從而降低了冷卻塔的運轉噪聲。超低噪聲系列冷卻塔的運轉噪聲更低，全面符合環保要求。若配用雙速電機，在夜間低速運行時，還能使噪聲再下降2-3dB(A),用戶需要雙速電機應在訂貨時單獨提出要求。
4、良好的耐腐蝕性.塔體、水槽及面板均采用具有良好耐腐蝕性能的FRP材質，并在膠衣樹脂中加有光穩定劑，具有良好的抗老化性能，經久不變色。塔體鋼結構件在加工后采用鍍鋅處理，提高冷卻塔的耐腐蝕性能，在正常使用壽命內，不需另外防腐。
5、組合方便.可采用組合方式來滿足不同工況的要求，用戶也可根據場地情況進行決定組合，并可根據用戶的建筑物特點，調整冷卻塔的外觀。如用戶場地十分有限。我公司也可針對用戶的特殊要求進行設計，滿足用戶對熱力性能及噪聲的要求。

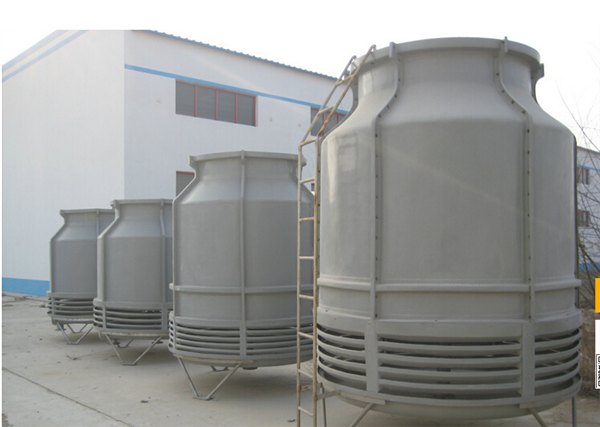

圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯乙烯斜交錯波片。我廠對本系列產品的外形設計做局部改進，使其運行更加可靠、耐用。
圓形逆流式玻璃鋼冷卻塔有三大系列：DBNL3、CDBNL3、GBNL3
1）標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃；
2）中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃；
3）高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃。
1、主要用途
（1）DBNL3系列低噪聲型玻璃鋼冷卻塔——適用于水溫降3—8度的一般冷卻場合。
（2）CDBNL3 系列超低噪聲型玻璃鋼冷卻塔——適用于對噪聲要求更嚴的賓館、醫院、公用建筑及距居民區較近的場合。
（3）GBNL3 系列中高溫工業型玻璃鋼冷卻塔 ——適用于水溫降10-25度工業用水循環冷卻系統。
2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然后再根據熱力性能曲線確定型號。
3、運轉重量按下塔體存水一半深計算，如果按裝滿水計算應乘以1.5。
4、本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。
5、循環水渾濁度不大于50毫克/升，短期內不大于100毫克/升，不宜含油污和機械性雜質，必要時采取滅藻及水質穩定措施。
6、適用水溫不超過60℃，如超過可在訂貨時說明，本廠從選材上加以解決。如需阻燃型冷卻塔，請在訂貨時說明，本廠可以滿足要求。
7、布水管按名義流量開孔，如實際流量與名義流量相差±15%以上，用戶訂貨時應予以說明。
8、進水管水壓大約為2-5米水柱，設計時不要壓力過高，否則會產生飄水現象。
9、當用戶需要在冷卻塔下塔體直接吸水時，需安裝“自動給水管”、“急速給水管”“排污管”“溢流管”，訂貨時需特別提出。
混凝土結構玻璃鋼冷卻塔
1、“節能型玻璃鋼冷卻水塔”,它采用了變扭矩變極電機,使之在保證熱力性能的前提下,全年耗電節能40--50%,居國內外領先水平。
2、“懸臂多跨連續梁鋼筋混凝土主柱架逆流式冷卻塔”，其特征是進風口的外側立柱向里移1-2.5m,使氣流直接進入淋水填料中，減少了進風口橫梁處的渦流，并使塔的高度下降0.5-0.9m。配風均勻、冷效提高。在寒冷地區，不再會出現鋼筋混凝土梁、柱的凍融損壞現象。
3、“方形逆流式冷卻塔用斜梯形波填料”，其特征在于斜梯形波靠粘結頭形成填料塊，穩定性好、耐久。該梯形波高23mm，依靠安裝頭使片距為30mm。產品結構：
（1）面板：玻璃鋼材質，表面光潔美觀，耐腐蝕，防老化。
（2）填料：為改性聚氯乙烯雙向點波片，熱力性能好，氣流阻力小，剛性好，耐熱75℃、耐寒、阻燃。
（3）風機：葉片材質為合金鋁板。風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕等特點。
（4）電機和減速機：為外協設備。
（5）布水槽：玻璃鋼材質，配水均勻，超低噪聲型有蓋板可蔽光，防雜物飛入，減少濺水聲。
（6）消聲罩：玻璃鋼材質，內粘空腔式阻燃型聚氯乙烯薄膜消聲材料。
（7）百葉窗：玻璃鋼材質，可防水濺出，并可使進塔氣流均勻。
（8）水箱：玻璃鋼材質，起集水作用，設有自動補充水設施，可閉路循環直接吸水。
（9）骨架：為折邊型鋼組裝結構，剛性好，重量輕，運輸、安裝方便，熱鍍鋅防腐。
無填料噴霧玻璃鋼冷卻塔
1、WGFB無填料噴霧冷卻塔采用高效低壓離心霧化裝置（噴頭壓力：0.035MPa）作為冷卻元件取[代了傳統的填料塔的填料和布水裝置，使整塔幾乎成為一個空塔，結構大大簡化。
2、WGFB無填料噴霧冷卻塔在取消填料和布水裝置后，將霧化裝置安裝在進風道上方，水的噴射方向與軸流風機抽吸的冷風同向，同時水有上升和下降兩個過程，冷卻也有順流冷卻和逆流冷卻兩個過程。
3、GFN無填料噴霧冷卻塔是通過霧化裝置將水噴成霧狀，使空氣和水的微小粒狀均勻接觸，而填料塔是通過布水噴頭將水分布在填料上以膜狀與冷風接觸。
4、GFN塔因填料取消，使塔體載荷大大減小，勿需更多支承梁板，土建結構 簡化，節約土建投資。
WGFB-無填料噴霧塔的優點：
阻力小、冷卻溫差大、逼近度�。�
由于WGFB塔的冷卻元件（高效低壓離心霧化裝置）將水噴射成0.5mm微小霧滴，其比表面積遠大于水被填料分散成膜狀的比表面積，氣水傳熱表面積大，且布水均勻，避免了填料老化變形及堵塞而產生的死區、溝流等導致冷卻點溫度分布不均勻現象，冷卻效果明顯優于填料塔運行費用低，節能效果顯著：
GFN低壓霧化裝置工作壓力僅為0.035MPa，比水壓自轉式霧化裝置工作壓力0.2MPa低0.17MPa，配套水泵功率大大降低。WGFB塔系統阻力為填料塔的1/2左右，在冷卻水量、風機相同時，配套電機功率降至填料塔的60%，節能效果顯著，加之消除了清洗更換填料和布水噴頭的費用，運行費用大大降低。
WGFB塔由于取消了填料，塔的系統阻力降至原來的1/2，在風機相同的情況下，由風機特性曲線可知，風量增至原來的1.2倍。氣水比也增至原來的1.2倍，因此冷卻溫差較填料塔大2℃。
6、維護方便.本系列冷卻塔為組合式設計，相鄰冷卻塔空氣室相互隔開，可在冷卻塔正常運轉的前提下，進行維護檢修，清洗填料、積水管和水箱的工作更加方便。
